1. 產品介紹

ACCU-100 微電網協調控制器是一種應用于微電網、分布式發電、儲能等領域的智能協調控制器。裝置滿足系統滿足光伏系統、風力發電、儲能系統以及充電樁等設備的接入，通過對微電網系統進行全天候數據采集分析，監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，并在此基礎上以安全經濟優化運行為目標，獲取控制策略進而對微電網實施調節控制，實現微電網分布式能源、儲能系統、負荷的實時動態調節功能，促進新能源就地化消納，提高電網運行穩定性、補償負荷波動；有效實現微電網的需求管理，提高微電網運行效率、降低供電成本，保障微電網安全、可靠、經濟運行。

2. 產品特點

ACCU-100 微電網協調控制器具備以下功能特點：

數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等

設備接入；

通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行遠程運維）、OTA 升級、就地/遠程切換、本地人機交互（選配）；

邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點續傳、數據加密、4G 路由；

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。

3. 產品參數

ACCU-100 微電網控制器主要負責工商業光儲充新能源電站的數據采集、本地控制策略以及云端數據的交互。支持容量為：儲能容量:≤400kW，光伏容量:≤400kWp。

4. 系統架構

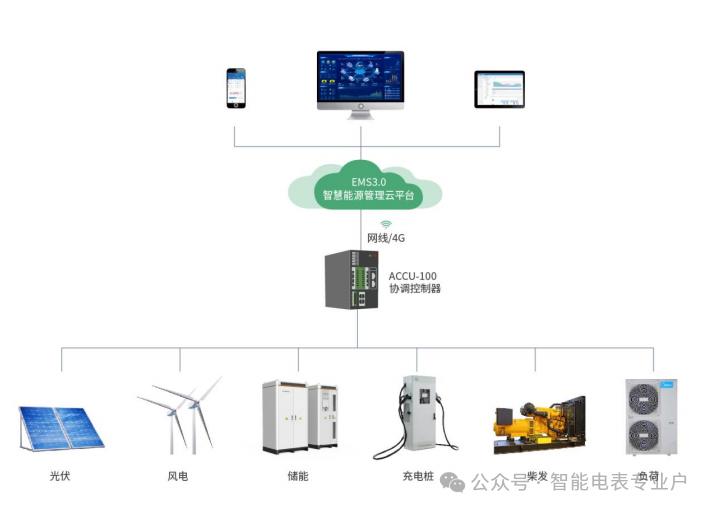

圖 4-1 系統架構圖

      ACCU-100協調控制器：控制儲能設備、分布式能源、可調負荷設備的出力與電力需求，并能根據經濟效益模型在滿足調度的前提下，進行光儲置換，減少棄光。并與云端平臺進行交互，響應云端策略配置。

智慧能源管理云平臺 EMS3.0：滿足跨站點，跨區域海量數據的接入，通過數據分析實現各站點資源類、電量類、損耗類、指標類、維護類、貢獻類等指標計算與管控，并通過多樣化預測，分析發電與用電趨勢，結合電價數據、生產計劃、負荷需求，提供最佳控制方案。同時提供遠程監控與運維功能。

5. 技術標準

產品主要依據標準如下：

?GB/T 13729-2002 遠動終端設備

?GB/T 17626.4 電磁兼容 試驗和測量技術電快速瞬變沖群抗擾度試驗

?GB/T 15153.1 遠動設備及系統第 2 部分:工作條件第 1 篇:電源和電磁兼容兼容性?

?GB/T 15153.2 遠動設備及系統第 2 部分:工作條件第 2 篇:環境條件(氣候、機械和

其他非電影響因素)

?GB/T 4208-2008 外殼防護等級(IP 代碼)

?Q/GDW 639-2011 配電自動化終端設備檢測規程

?NB/T 32015 分布式電源接入配電網技術規定

?DL/T 584 3~110kV 電網繼電保護裝置運行整定規程

?DL/T 721-2013 配電網自動化遠方終端

?DL/T 630-1997 交流采樣遠動終端技術條件

?DB/T 864-2012 微電網接入 10kV 及以下配電網技術規范

?GB/T 33589-2017 微電網接入電力系統技術規定

?GB/T 36274-2018 微電網能量管理系統技術規范

?GB/T 36270-2018 微電網監控系統技術規范

?DL/T 1864-2018 獨立型微電網監控系統技術規范

?T/CEC 153-2018 并網型微電網負荷管理技術導則

?T/CEC 152-2018 并網型微電網需求響應技術要求

?T/CEC 153-2018 并網型微電網負荷管理技術導則

6. 性能指標

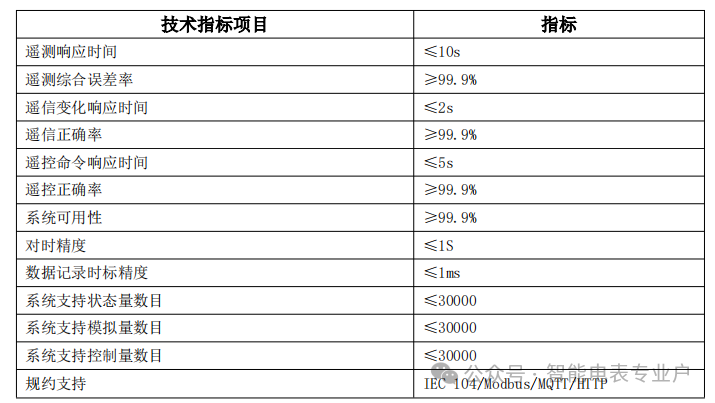

表 6-1 ACCU-100 協調控制器性能指標

7. 能量調度

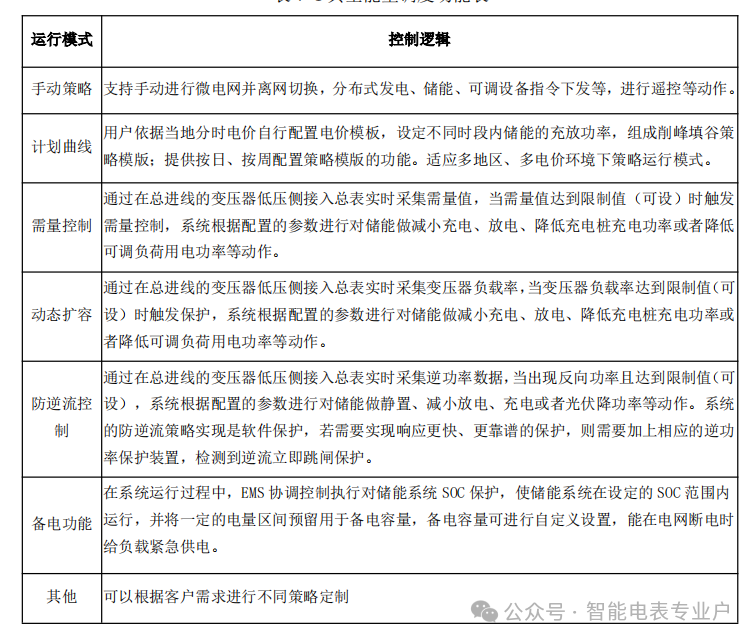

表 7-1 典型能量調度功能表

8. 裝置接線

 ACCU-100 協調控制器，采用標準導軌安裝方式。裝置插上網線后 LINK 綠色燈會亮起，有數據時閃爍，SPEED 黃色燈在 100Mb/s 時常亮，在 10Mb/s 時關閉；裝置有數據傳輸接收數據 RX 紅色燈閃爍，發送數據 TX 綠色燈閃爍。后板及底板均可安裝導軌卡座。

9. 外觀尺寸

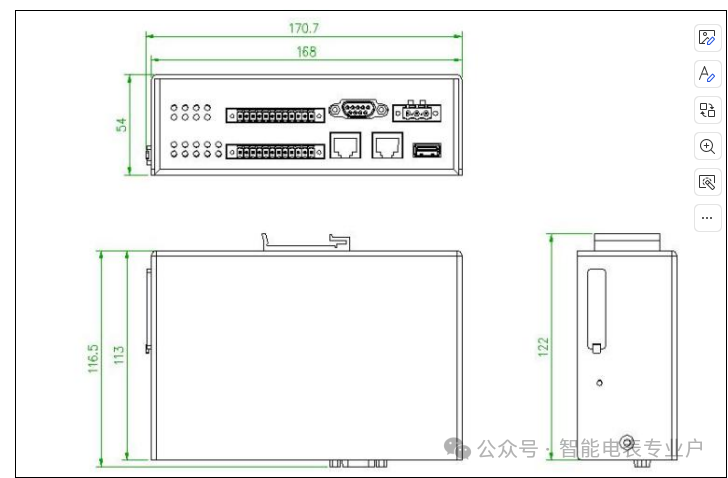

圖 9-1 裝置外觀尺寸

10.通用要求

10.1.一般要求

   采取屏蔽及相應抗干擾等措施，以防電磁干擾、雷電干擾造成設備損毀，確保裝置在規定的環境條件下能安全有效地運行。

10.2.包裝與運輸

1）設備的包裝應符合相關規定，并采取防雨、防潮、防銹、防震等措施，以免在運輸過程中由于振動和碰撞引起損壞。

2）包裝箱內考慮好設備的支撐與固定，所有松散部件另包裝好放入箱內。

3）每個包裝件都應有與該包裝件相符合的裝箱單，放置于包裝明顯位置，并使用防潮的密封袋包裝。包裝袋內裝入的零部件應有明顯的標記或標簽，至少標明部件號、編號、名稱、數量等，并且相關信息要與裝箱單一致。

4）設備及附件應采取防潮、防銹蝕等措施，保證 12 個月內不發生銹蝕和損壞。如果超過 12 個月，應進行檢查，并重新作防銹處理。

5）包裝件應符合運輸作業的規定，避免在運輸和裝卸時包裝件內的部件產生滑動、撞擊和磨擦，造成部件的損壞。

11.技術服務

1）及時向買方提供按合同規定的全部技術資料。

2）及時指導買方按供方的技術資料和圖紙要求進行安裝、分部與整套試運行及試生產。

3）按合同規定為買方安排有關設備安裝、調試、使用、維護技術的業務培訓。

4）嚴格執行買賣雙方就有關重大問題召開會議的紀要或簽訂的協議。

5）做好售前、售中、售后服務。

6）隨時滿足買方對備品備件的要求。
