描述：BM200-DI/I-B11排水泵站模擬信號采集防爆隔離式安全柵能在安全區和危險區之間傳遞信號，并限制因故障引起的安全區向危險區的能量轉遞，危險側設備（變送器）產生的電壓、電流、溫度、電阻信號隔離轉換成對應的線性電壓、電流信號輸出至安全區，該產品需獨立供電，輸入/輸出/電源三隔離?？捎迷陔娏髟?、二線制、三線制變送器設備。
更新時間
2024-07-01廠商性質
生產廠家訪問量
964產品分類
Product Category相關文章
related articles2025-03-04
+2024-12-17
+2022-09-16
+
詳細介紹
| 品牌 | Acrel/安科瑞 | 應用領域 | 環保,化工,地礦,能源,電子/電池 |
|---|
城市泵站分類
從應用場景劃分，城市泵站可以分為三大類：排水泵站、污水泵站和供水泵站，排水泵站主要用以排水、排澇的泵站；污水泵站用來輸送生活廢水；而供水泵站主要用于城市生活供水。這三類泵站對于城市運轉都不可少，如何讓泵站安全、低耗運行是管理者首先需要關注的問題。泵站管理平臺通過現場監測控制傳感器、邊緣計算、云平臺結合本地PLC為城市泵站的管理提供解決方案。
泵站的電氣自動化二次設計
泵站電氣設備的自動控制、測量、保護、監視、通訊方面。其內容包括：泵站高壓送、變電系統；泵站0.4kV配電系統；泵站直流系統；電機的綜合保護系統。泵站的保護測控裝置配置如圖2所示。所有裝置均具備通訊接口，可通過智能網關接入本地監控系統或者區域泵站管理平臺，智能網關具備邊緣計算和邏輯控制功能，可根據現場運行工況進行自動控制。

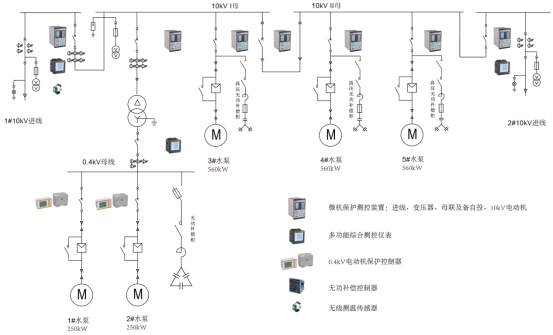

圖2 泵站保護測控裝置配置圖

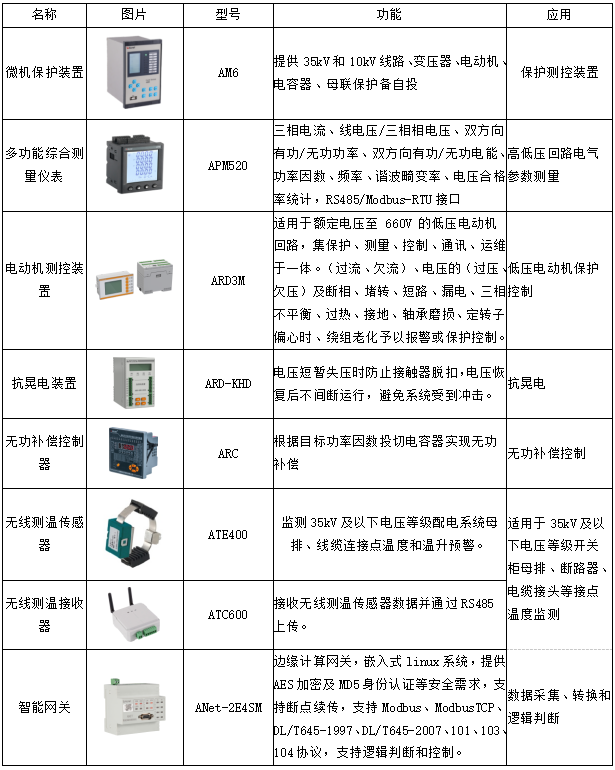

表1 泵站保護測控裝置選型
泵站及重要輔機系統的自動控制、測量、監視、通訊方面。其內容包括：為主機配套的油系統的控制（例如：水泵葉片調節壓力油系統、快速閘門液（油）壓操作系統、油系統、齒輪箱冷卻油系統等）；為主機配套的氣系統的控制（為真空破壞閥（虹吸式泵站）所配的低壓氣系統、為水泵葉片調節配套的壓力油及其它氣動工具用的中壓儲能氣系統）；泵站水系統（為主機組配套的冷卻水系統、泵站排水系統和消防用水系統等）。
各種非電量的自動測量、監視、通訊方面。其內容如下：水工安全方面的位移、沉降、揚壓力、應力等各種監測；水文、水位、水情、水量、水質等各種監測；各種溫度、濕度的監測；絕緣監測；各閘門開度、荷重等監測。
這些信號均為模擬量和開關量形式輸出，采集信號為4-20mA模擬量信號和開關量信號，這些信號主要PLC裝置采集并進行相應的告警和控制，數據可上傳泵站管理平臺。
為了提高可靠性，4-20mA或者0-5V模擬量信號需要增加信號隔離裝置來實現限壓、限流、隔離等措施，增加系統的抗干擾能力。

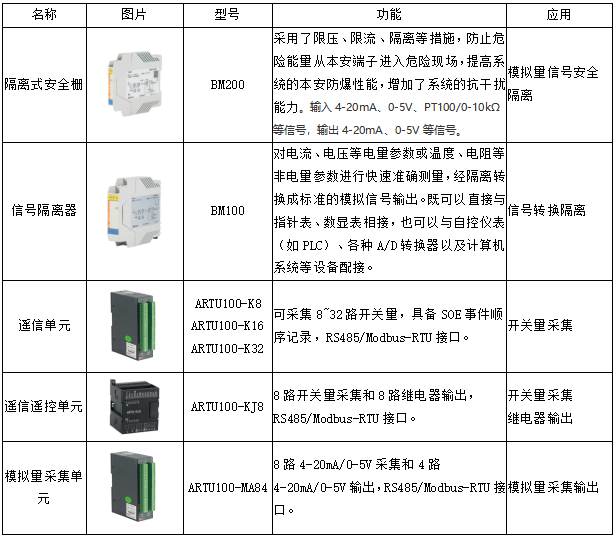

表2 泵站信號采集及隔離裝置選型
BM200-DI/I-B11排水泵站模擬信號采集防爆隔離式安全柵產品概述
BM200-DI/I-B11排水泵站模擬信號采集防爆隔離式安全柵可以對電流、電壓等電量參數或溫度、電阻等非電量參數進行高速測量，經隔離裝換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表（如 PLC）、各種 A/D 轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品。
產品選型
技術參數
安裝接線
尺寸
接線
